施耐德模块BME系列 来源:www.bjcjauto.com   发布时间:2019-04-23   浏览次数:309

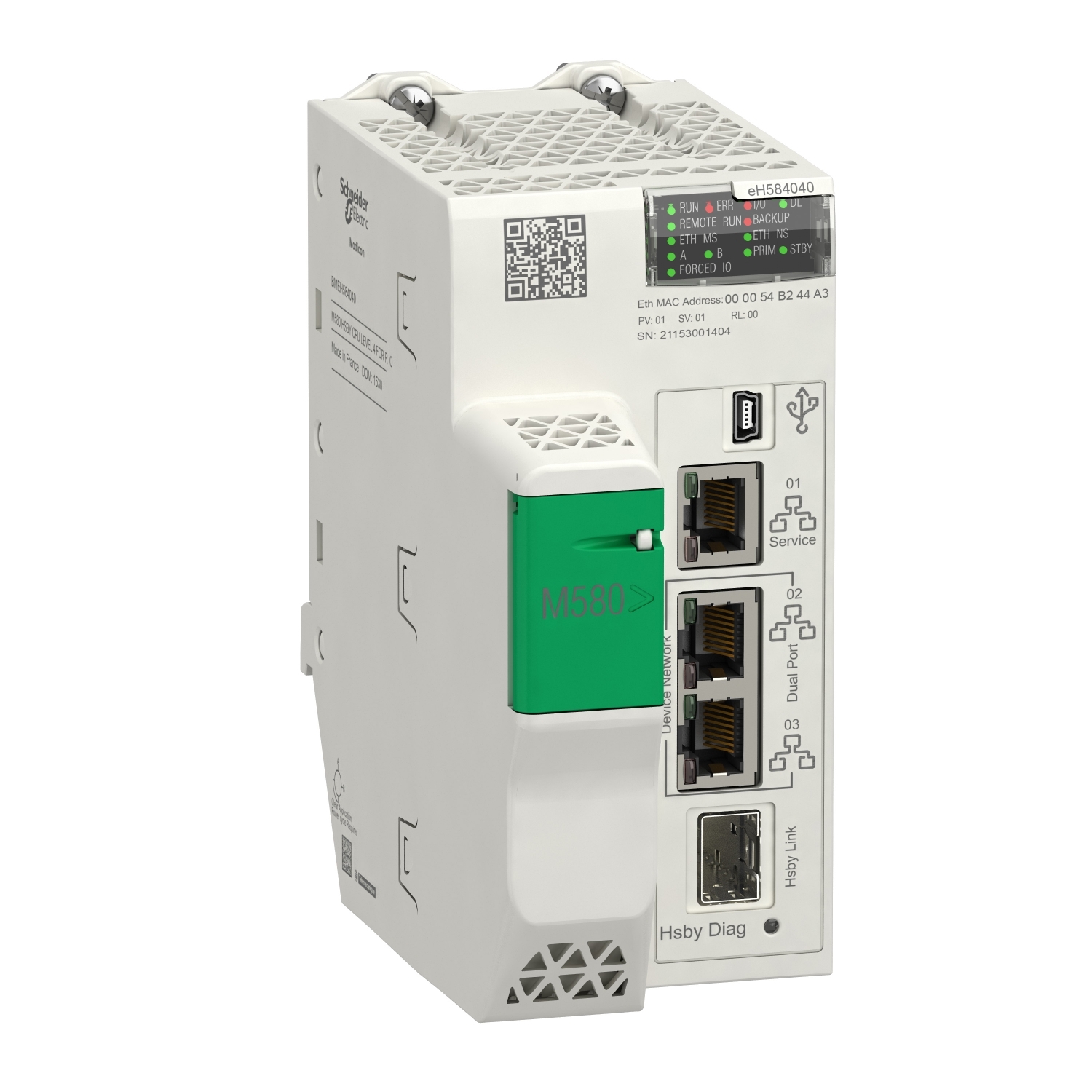

BMEH584040C

昆腾+ePAC level 40 HSBY CPU,18MB,支持DIO和RIO,带涂层

 主要信息

产品系列 Modicon M580
产品类型 冗余处理器模块
浸渍材料 电路板带敷形涂层
供电电源 通过机架的内部电源
补充信息
机架数量 1
特殊应用 I/O 精确的时间戳
计数器
串行口
运动控制
HART
SSI编码器
检查 过程控制
控制通道 可编程回路
集成连接类型 Mini-B型USB
1 Ethernet TCP/IP 服务端口
2 Ethernet TCP/IP 设备网络
1 个Ethernet 热备冗余系统 端口
远程 I/O 站数量 16 - 2 背板 每 X80 和Quantum从站
分布式设备数量 64
通讯模块处理器 8 ASI模块
4 以太网通讯模块
通讯服务 DIO扫描器
RIO扫描器
内存说明 可扩展 闪存 4 GB 数据存储
集成 RAM 10 kB 系统内存
集成 RAM 16 MB 程序
集成 RAM 2048 Kb 数据
应用程序结构 1 个循环/周期主任务
1个周期快速任务
每毫秒指令数 30 Kinst/ms 65 % 布尔 + 35 % 定点运算
40 Kinst/ms 100 % 布尔
电流消耗 295 mA 24 V 直流
MTBF 可靠性 600000 H
标识 CE
LED状态 LED 绿色 下载中(DL)
LED 红色 内存卡或CPU闪存故障(BACKUP)
LED 绿色/红色 ETH MS (Ethernet 端口配置状态)
LED 绿色/红色 Eth NS (Ethernet 网络状态)
LED 绿色 远程处理器运行 (REMOTE RUN)
LED 绿色 处理器ID设置为 A (A)
LED 绿色 处理器ID设置为 B (B)
LED 绿色 处理器为 Primary (PRIM)
LED 绿色 处理器为 Standby (STBY)
LED 绿色 I/O 值由用户强制 (FORCED IO)
LED 绿色 热备冗余系统链路状态(Hsby Diag)
LED 绿色 处理器运行 (RUN)
LED 红色 I/O 模块故障 (I/O)
LED 红色 处理器或系统故障 (ERR)
产品重量 0.849 kg
环境
抗振动 3 gn
抗冲击 30 gn
运行温度 -25...60 °C
贮存环境温度 -40...85 °C
工作海拔 0...2000 m
2000...5000 m (带降额因素)
相对湿度 5...95 % 55 °C 符合 无冷凝
IP 防护等级 IP20
符合指令 2012/19/EU - WEEE指令
2014/30/EU - electromagnetic compatibility
2014/35/EU - low voltage directive
符合标准 EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61010-2-201
环境特征 抗腐蚀
防粉尘
产品认证 ATEX
CE
CSA
UL
RCM
IEC-Ex
商船
EAC
可持续性
产品类型 绿色产品认证标志 产品
RoHS法规(日期代码:YYWW) Schneider Electric declaration of conformity
REACh法规 有毒有害物质含量均在REACH规定的范围之内
环保符合性 提供支持
回收利用指南
