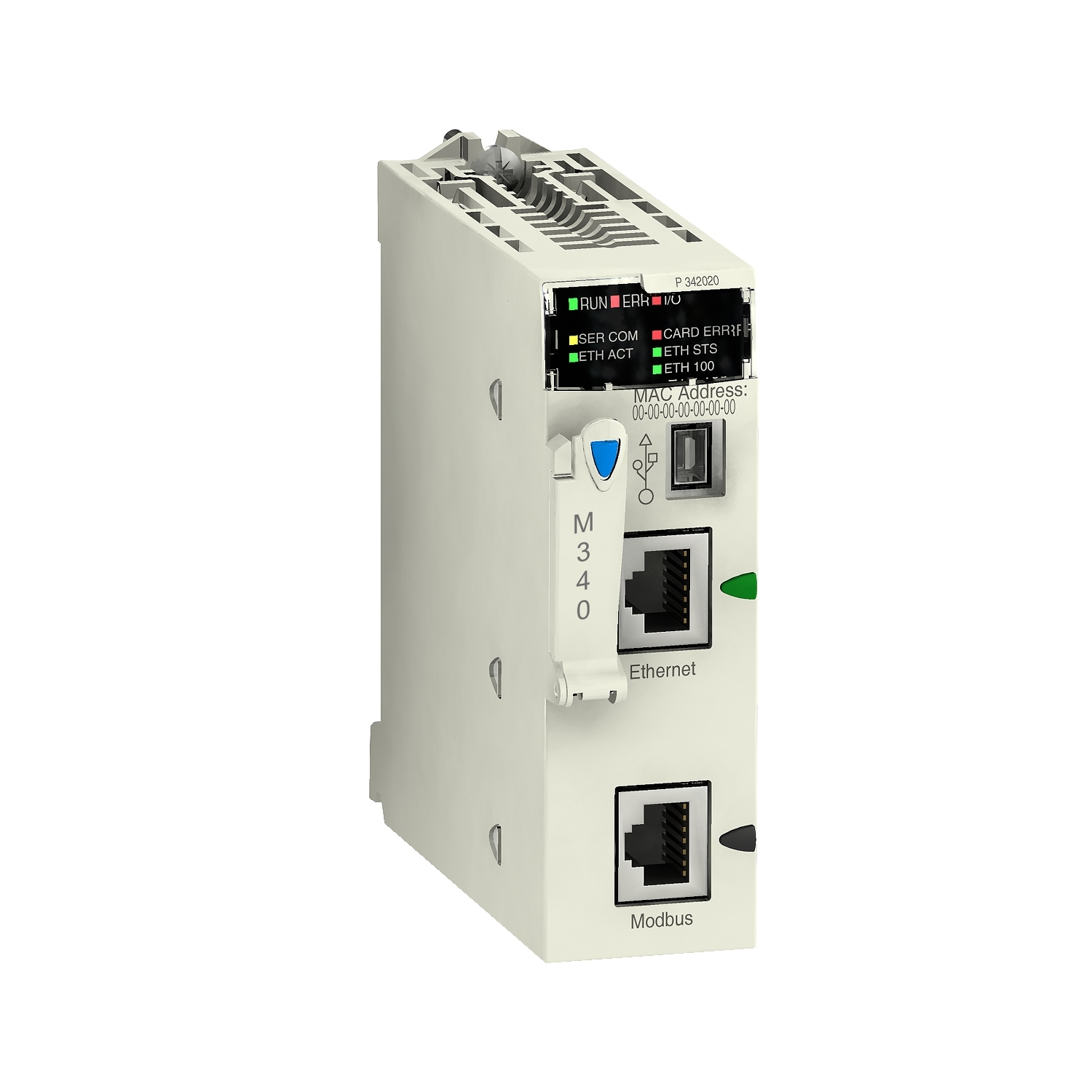

BMXP342020

BMX P34 高性能CPU,内置USB口,Modbus,以太网TCP/IP



主要信息
产品系列
Modicon M340 自动化平台

产品类型
处理器模块

概念
CANopen
Transparent Ready

机架数量
4

槽位数
11

离散量 I/O 处理器数量
1024 I/O 多机架配置
704 I/O 单机架配置

模拟量 I/O 处理器容量
256 I/O 多机架配置
66 I/O 单机架配置

特殊应用通道数量
36

监控
诊断计数器 Modbus
事件计数器 Modbus

补充信息
控制通道
可编程回路

集成连接类型
Ethernet TCP/IP RJ45 10/100 Mbit/s 1 根双绞线
USB 端口 12 Mbit/s
非隔离的串行链接 RJ45 特性模式 基带异步 RS232C 全双工 0.3...19.2 kbit/s 2 屏蔽双绞线对
非隔离的串行链接 RJ45 特性模式 基带异步 RS485 半双工 0.3...19.2 kbit/s 1 屏蔽双绞线对
非隔离的串行链接 RJ45 Modbus 主/从 RTU/ASCII 基带异步 RS232C 半双工 0.3...19.2 kbit/s 1 屏蔽双绞线对
非隔离的串行链接 RJ45 Modbus 主/从 RTU/ASCII 基带异步 RS485 半双工 0.3...19.2 kbit/s 1 屏蔽双绞线对

通讯模块处理器
2 以太网通讯模块
4 ASI模块

嵌入式通讯服务
带宽管理, Ethernet TCP/IP
数据编辑器, Ethernet TCP/IP
Modbus TCP 消息发送, Ethernet TCP/IP
支架观察器, Ethernet TCP/IP
SNMP 网络管理员, Ethernet TCP/IP

以太网端口
10BASE-T/100BASE-TX

每段的设备数
32 character mode
32 Modbus

设备数量
2 点至点 特性模式
2 点至点 Modbus

总线长度
0...10 m 非绝缘的串行链接 特性模式 段
0...10 m 非绝缘的串行链接 Modbus 段
0...1000 m 绝缘的串行链接 特性模式 段
0...1000 m 绝缘的串行链接 Modbus 段
0...15 m 特性模式 点至点
0...15 m Modbus 点至点

分接头接线长度
<= 15 m serial link non isolated character mode segment
<= 15 m serial link non isolated Modbus segment
<= 40 m serial link isolated character mode segment
<= 40 m serial link isolated Modbus segment

地址数
248 character mode
248 Modbus

请求
1 K 数据字节/请求 特性模式
每个 RTU 请求 252 个数据字节 Modbus
每个 ASCII 请求 504 个数据字节 Modbus

控制参数
每个帧(RTU)一个 CRC Modbus
每个帧(ASCII)一个 LRC 特性模式
每个帧(ASCII)一个 LRC Modbus

内存说明
4096 Kb 内部 RAM
256 kB 内部 RAM 适用 数据
3584 kB 内部 RAM 适用 程序常量与符号
提供内存卡 (BMXRMS008MP) 适用 激活标准的 Web 服务器,B10级
提供内存卡 (BMXRMS008MP) 适用 程序、常数、符号与数据的备份

最大目标区尺寸
256 kB 非定位内部数据
32634 %Mi 确定内部位

目标区域的默认尺寸
1024 %MWi 内部字 确定内部数据
256 %KWi 固定字 确定内部数据
512 %Mi 确定内部位

应用程序结构
1 个循环/周期主任务
1个周期快速任务
64 个事件任务
无辅助任务

每个指令执行时间
0.12 µs Boolean
0.17 µs 双长的字
0.25 µs 单长的字
1.16 µs 浮点

每毫秒指令数
6.4 Kinst/ms 65 % 布尔 + 35 % 定点运算
8.1 Kinst/ms 100 % 布尔

系统开销
0.13 ms 快速任务
0.7 ms 主任务

电流消耗
95 mA 24 V 直流

供电电源
通过机架的内部电源

标识
CE

LED状态
LED 绿色 以太网激活 (ETH ACT)
LED 绿色 处理器运行 (RUN)
LED 绿色 以太网网络状态 (ETH STS)
LED 红色 数据速率 (ETH 100)
LED 红色 I/O 模块故障 (I/O)
LED 红色 内存卡故障 (CARD ERR)
LED 红色 处理器或系统故障 (ERR)
LED 黄 Modbus 上的活动 (SER COM)

产品重量
0.205 kg

环境
运行温度
0...60 °C

相对湿度
10...95 % 无冷凝

IP 防护等级
IP20

保护处理
TC

符合指令
2012/19/EU - WEEE指令
2014/30/EU - electromagnetic compatibility
2014/35/EU - low voltage directive

符合标准
EN 61000-6-2
EN 61000-6-4
EN 61131-2
EN 61010-2-201

可持续性
产品类型
绿色产品认证标志 产品

RoHS法规(日期代码:YYWW)
Schneider Electric declaration of conformity

REACh法规
有毒有害物质含量均在REACH规定的范围之内

环保符合性
提供支持

回收利用指南

合同保修
阶段
18 个月
